專利號：ZL 2018 2 0128806.2
專利權人：廣州市瓏基機械科技有限公司

摘要：本實用新型公開了一種垃圾發電廠脫硫霧化器專用酸洗裝置，包括裝置本體、循環泵和壓縮空氣管，該垃圾發電廠脫硫霧化器專用酸洗裝置，具有結構簡單、使用方便等特點，可廣泛使用。

技術領域
本實用新型屬于酸洗裝置技術領域，具體涉及一種垃圾發電廠脫硫霧化器專用酸洗裝置。

背景技術
在當前全國大型焦?fàn)t煙氣及與其工況類似的垃圾焚燒煙氣和煙氣量較大的燒結煙氣脫硫中工藝中，廣泛成熟使用的是SDA旋轉噴霧干燥脫硫工藝，噴霧干燥法是20世紀80年代迅速發展起來的一種半干法脫硫工藝，是目前市場份額僅次于濕鈣法的煙氣脫硫技術。脫硫過后，脫硫霧化器本身需要清洗，現有的清洗裝置用法單一，不能適用多種規格的霧化器，清洗不干凈，霧化器本體容易受到酸液腐蝕。

實用新型內容
本實用新型的目的在于提供一種垃圾發電廠脫硫霧化器專用酸洗裝置，以解決上述背景技術中提出的問題。

實現方案

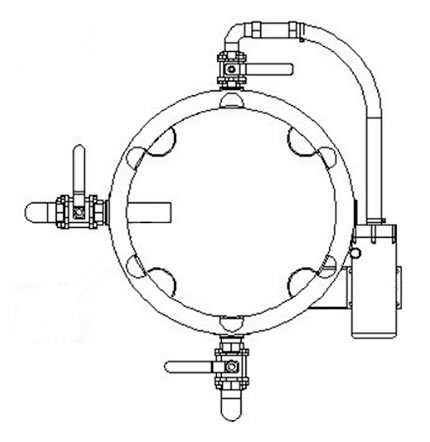

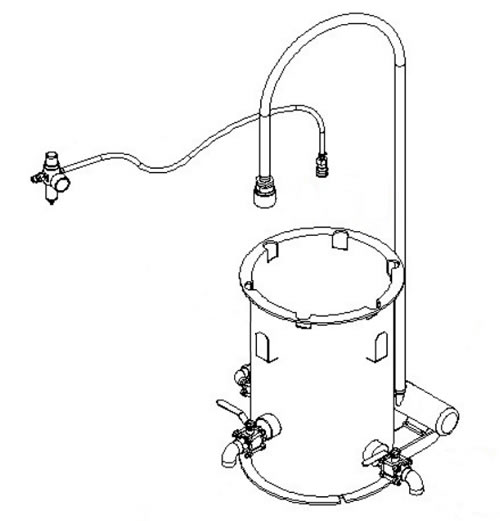

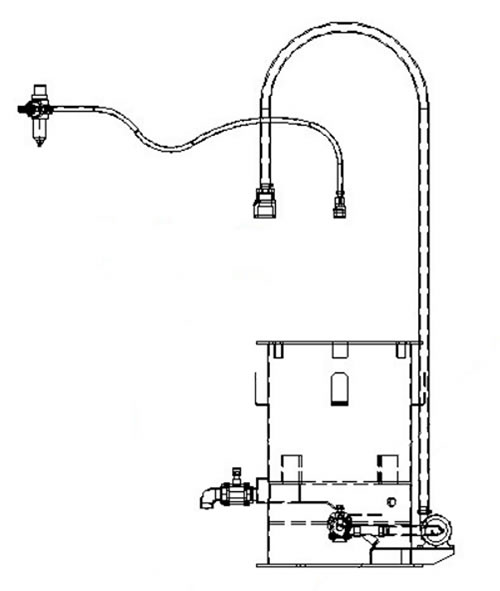

垃圾發電廠脫硫霧化器專用酸洗裝置，包括裝置本體、循環泵和壓縮空氣管，裝置本體為頂端開口的柱形管狀結構，頂端開設有固定槽，固定槽設有六組，固定槽下端裝置本體上安裝有固定片，固定片為L(zhǎng)形，且底端伸入裝置本體內部，循環泵固定安裝在裝置本體的外側下端的底座上，循環泵上表面連接進水管，進水管為U形管，且遠離循環泵的一端安裝有連接螺栓，循環泵右側連接有抽水管，抽水管連接排水閥，排水閥共設有三組安裝在裝置本體的外側下端，裝置本體內側底端設置有水管，水管連接到裝置本體外部與排水閥連接。

效果和優點
該垃圾發電廠脫硫霧化器專用酸洗裝置上開設有溢流口，能自動控制酸液液位，保護霧化器本體不受酸液腐蝕，循環泵通過循環抽送酸液，充分沖洗霧化器石灰漿液管道和霧化盤流道，自帶壓縮空氣管道，保證霧化器內部的正壓，保護內部腔體及零件部不受酸霧腐蝕，裝置本體上安裝有固定片，和頂端開設的固定槽，能適用圓形、六角形的霧化器，兼容性強。

霧化器酸洗損傷分析及維護建議
1、近期頻繁發現電廠對霧化器進行酸洗時，因錯誤方式而導致?lián)p失霧化器。
2、簡易的吊裝浸泡方式，當泡入液位過深時，容易發生酸液腐蝕霧化器下軸承；甚至液位上升到內部定子部分，造成更大的損失。
3、建議對霧化器、霧化盤成套設備進行酸洗時，選用專用的“酸洗裝置”；該裝置能自動控制液位深度（內置有溢流口），配套酸液循環泵可以對霧化器堿液全流道進行沖洗，另外配有密封器氣管組件（酸洗時須聯接使用）保持霧化器內部正壓，防止發生酸霧內侵腐蝕。

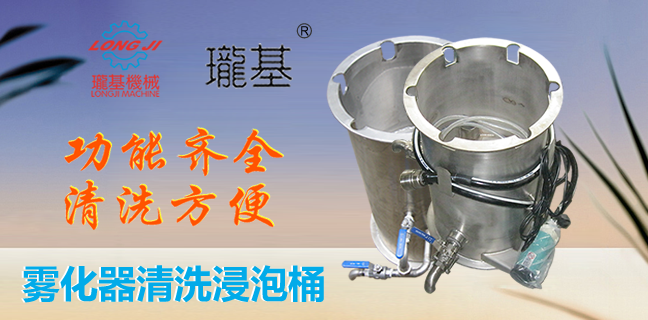

霧化器清洗浸泡桶 http://m.yzbc.xyz/m/Product/5479011615.html
